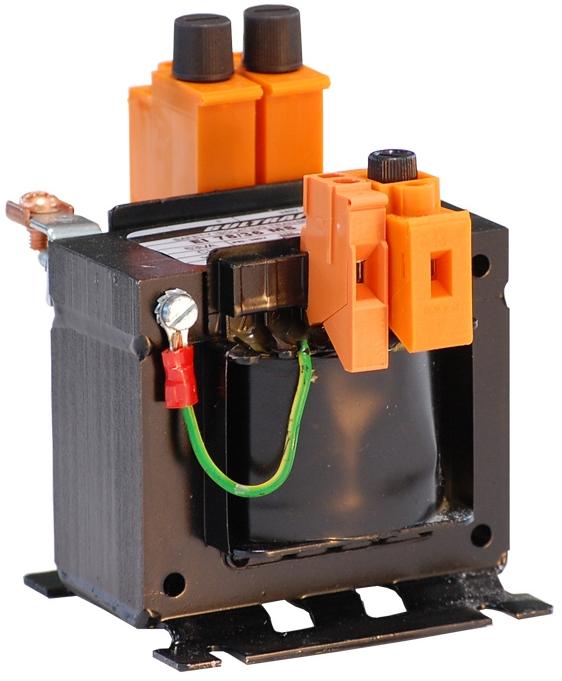

Трансформатор ПЗ-40, ПЗ-125, ПЗ-300 для тельферов

Трансформатор

Трансформатор ПЗ-30, ПЗ-40, ПЗ-125, ПЗ-300 применяется в тельферах болгарского производства. Обеспечивает понижение напряжения в цепи управления тельфера до 42в (иногда до 24в). Трансформатор устанавливается в шкафу управления на тельфере.

Трансформатор ПЗ-125 грузоподъемность тельфера (с одной скоростью подъема) от 0,5 тонны до 2 тонн.

Трансформатор ПЗ-300 грузоподъемность тельфера (с одной скоростью подъема) от 3,2 тонн. до 10 тонн.

Наименование

Грузоподъемность тельфера, тонн

0,5

1,0

2,0

3,2

5,0

ПЗ 125

160618

160618

160618

-

-

ПЗ 300

-

-

-

160619

160619

Трансформатор

В настоящее время широкое распространение получили следующие типы трансформаторов:

  • Трансформатор EI 66/36 MS-030 380V, 42V, 45VA.
  • Трансформатор ЕI 66/36 MS-027, 380 V, 42 V.
  • Трансформатор EI 66/36 MS-049, ПЗ-125, 24, 42 V.
  • Трансформатор EI 75/41 MS-004, 42В
  • Трансформатор ЕI 84/43 MS-065 380 V, 42 V.
  • Трансформатор EI 84/43 MS-18, ПЗ-300, 24, 42 V.

Трансформатор

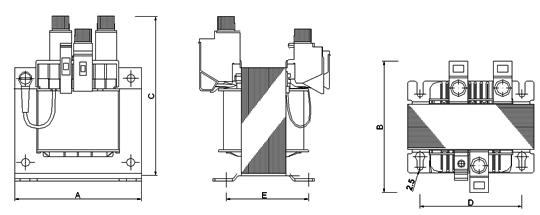

Габаритные размеры пуско-защитных трансформаторов

Type: VA: A: B: C: F: G: KG:
EI66/36MSF 45 66 80 80 50 55 1.00
EI78/36MSF 63 78 100 105 56 56 1.5
EI84/43MSF 100 84 110 110 64 64 2.00
EI96/45MSF 160 96 106 121 84 75 2.8
EI105/37MSF 160 105 100 125 80 64 2.8
EI120/41MSF 250 120 105 140 90 75 4.1
EI135/52MSF 400 135 115 150 105 85 9.5
EI150/66MSF 630 150 125 160 122 110 9.5
EI174/74MSF 1000 174 141 165 135 115 14.5

Технические характеристики пуско-защитных трансформаторов

  • тип - EI/MSF
  • входящее напряжение - от 42V до 400V
  • изходящее напряжение - от 6V до 24V
  • исходящее напряжение - от 2x6V до 2x24V
  • частота - 50-60HZ
  • изоляцционный класс - В/130оС/
  • рабочая температура от - 40оС до +40оС
  • класc защиты - I / II
  • степень защиты - IP00
  • диалектрическое сопротивление - 2100V/4200V
  • тип сердечника - EI DIN 41302
  • IEC норма - EN 61558.

Назначение и параметры пуско-защитных трансформаторов

В соответствии с действующими техническими нормами цепи управления электромеханических устройств должны быть отделены от силовых цепей и иметь собственные аппараты или прочие элементы цепи, обеспечивающие максимально-токовую защиту. А для сведения к минимуму вероятности поражения электротехнологического персонала в цепях управления рекомендуется использовать низкое напряжение – 42 вольта и менее.

Самый яркий пример электромеханического устройства, подпадающего под эти требования, – это электротельфер. Подвесной пульт электротельфера постоянно находится в руках у оператора, и это представляет для последнего повышенную опасность, если цепь управления запитана напряжением 380 вольт. В электротельферах серий Т, М и МН эта проблема решается применением пускозащитных трансформаторов ПЗ, обеспечивающих гальваническую развязку цепей управления и силовых цепей тельфера.

ПЗ – это маломощные трансформаторы с небольшими габаритами, не имеющие собственного корпуса. Наиболее популярные номиналы мощности трансформаторов ПЗ следующие: 40, 125 и 300 ватт. Маркировка этих аппаратов имеет такой вид: ПЗ NNN. Здесь ПЗ означает «пускозащитный», а NNN – число, соответствующее мощности трансформатора в ваттах. Сердечник трансформатора ПЗ шихтуется из листовой стали, а первичная и вторичная его обмотки наматываются медными проводами в лаковой изоляции.

Первичное напряжение трансформаторов ПЗ соответствует международному стандарту – 380 вольт, а напряжение вторичной обмотки – 42 вольта, что полностью соответствует нормам электробезопасности. Клеммы трансформатора ПЗ оснащены встроенными предохранителями максимально-токовой защиты (два в первичной обмотке и один – во вторичной). Исполнение клемм соответствует применяемым в монтаже штыревым наконечникам для проводов «под зажим». Клеммы устанавливаются на монтажной пластине трансформатора, выполняемой из текстолита. Первичная обмотка имеет дополнительную клемму для «снятия» напряжения 220 вольт.
