Коллектор кольцевой в сборе (токосъемник)

Коллектор является незаменимой составляющей для многих грузоподъемных механизмов. Он входит в состав талей, кран-балок, кранов. Как и многие механизмы коллектор кольцевой имеет свое второе название — токосъемник. Токосъемник используется в составе грузоподъемных механизмов — талей, кранов. Токосъемник (коллектор кольцевой) служит соединительной частью между электрооборудованием поворотного, а также электрооборудованием неповоротной части крана. Устанавливались в электроталях:

• ТЭ 100
• ТЭ 200
• ТЭ 320
• 2ТЭ 320
• ТЭС 5000
• ТЭС 6300
• 2ТЭ 6300
• ТЭС 10000
• 2ТЭ 10000
• 2ТЭ 12500

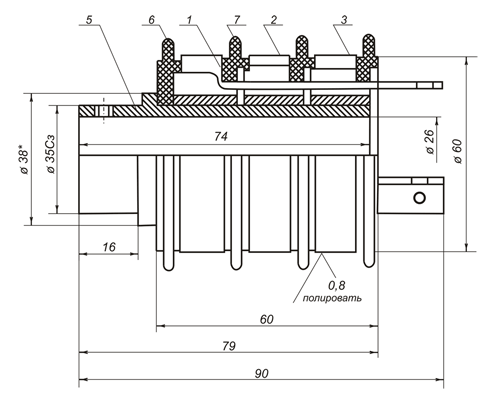

Габаритные размеры коллектора кольцевого для талей ТЭ 320, 2ТЭ 320, ТЭС 5000, ТЭС 6300, 2ТЭС6300, ТЭС 10000, 2ТЭ 10000, 2ТЭ 12500

1,2,3 – кольца контактные; 5 – втулка; 6,7 – втулка, изолятор

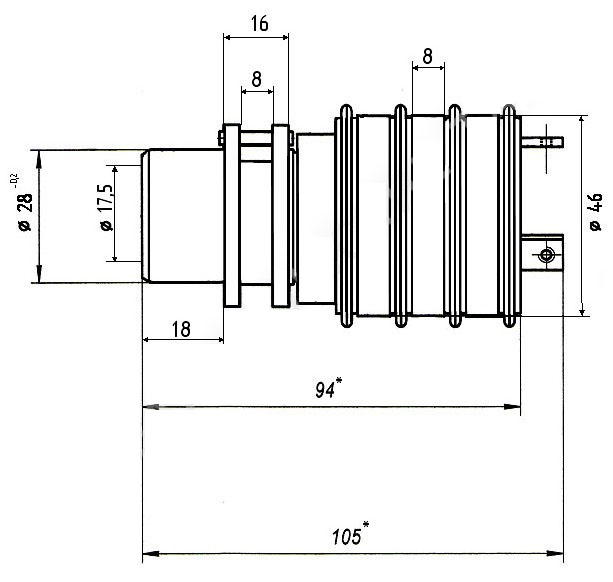

Габаритные размеры коллектора кольцевого для талей ТЭ 100, ТЭ 200 (пр-во Ульяновск)

1,2,3 – кольца контактные; 5 – втулка; 6,7 – втулка, изолятор

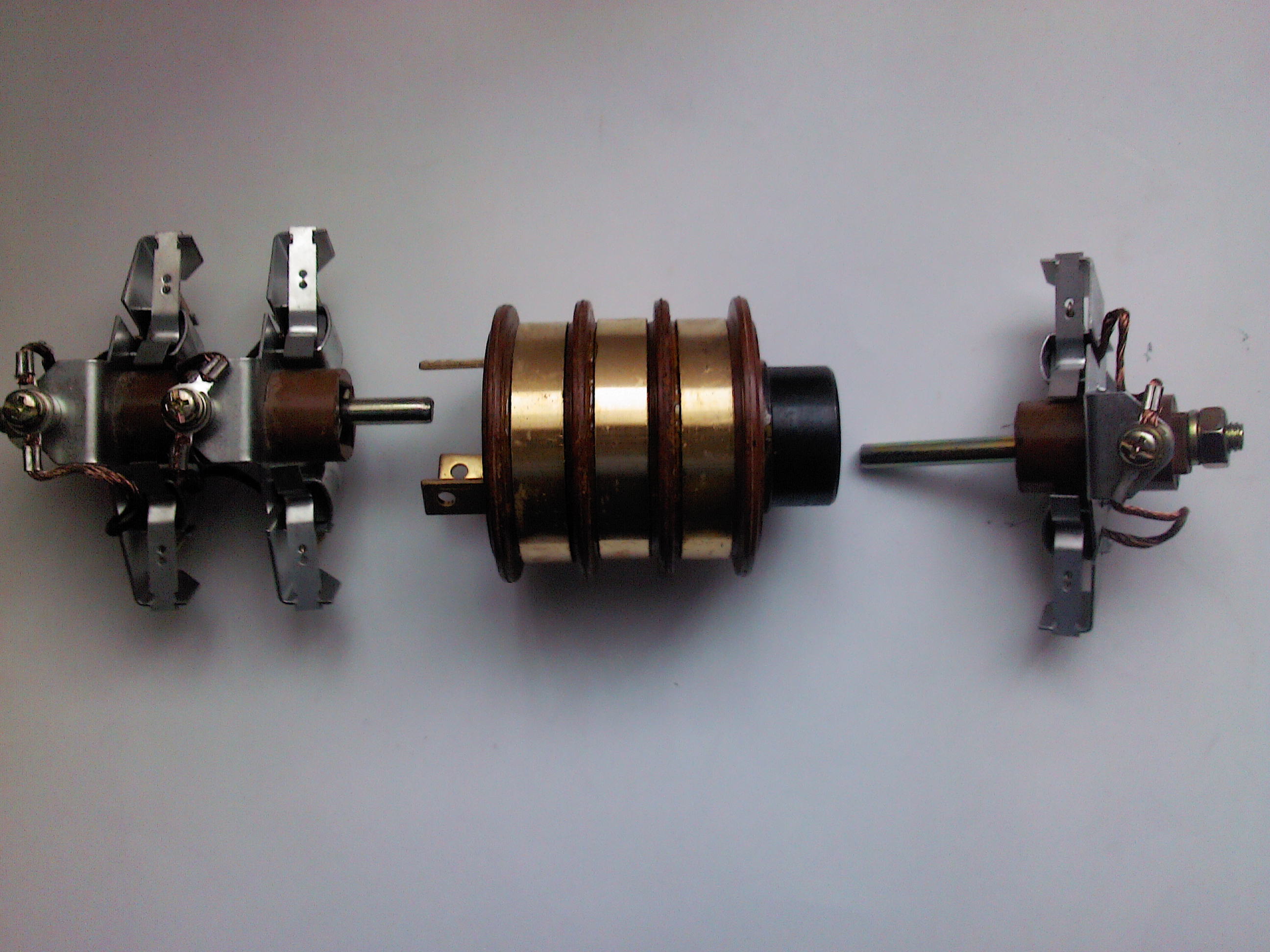

Основными элементами кольцевого токосъемника являются контактные кольца (блок контактных колец) и токосъемное устройство. Эти кольца соединены с изоляционными кольцами втулкой, расположены на стойке. Крепеж производится с помощью гайки, шайбы. Стойка наворачивается на трубу привода управления двигателем. На втулке свободно может вращаться траверса, которая с помощью пальца присоединяется к поворотной раме. К изолированным стойкам траверсы присоеденены щеткодержатели со щетками. Провода от нижнего ряда проходят через трубу привода управления двигателем, стойку и присоединяются к контактным кольцам при помощи гаек, винтов. Провода с поворотной рамы подключаются щеткодержателем. При вращении поворотной рамы щетки скользят по неподвижным контактным кольцам, за счет чего обеспечивается электрическое соединение поворотной с электрооборудованием неподвижной части крана.

Технические характеристики
