Кабельная тележка, каретка для кабельного токоподвода

Во время своей работы различные механизмы перемещаются по прямой линии на значительные расстояния (иногда более 100м), что требует подведение к ним силовых и управляющих кабелей, пневмо- и гидро-шлангов, воздуховодов.

Токоподвод состоит из нескольких основных составных элементов:

  • Несущий элемент, по которому передвигаются каретки, тележки: трос, профиль, балка.
  • Подвижные и неподвижные каретки: подвесы, кабельные тележки.
  • Подвеска: система крепления гибких элементов к кареткам.
  • Гибкие токопроводы, шланги, воздуховоды.

Несущие элементы бывают следующих видов:

  • Трос или струна диаметром от 6 до 16 мм.
  • Двутавровая балка.
  • С-образный профиль

В зависимости от типа несущего элемента различают следующие типы кабельных тележек:

  • Подвес скользящий кабельный, передвигаются на роликах по тросу, либо скользят на стальном сварном кольце.
  • Тележка кабельная двутавровая, передвигающиеся по двутавровой балке
  • Тележка кабельная профильная, передвигающиеся по С-образному профилю.

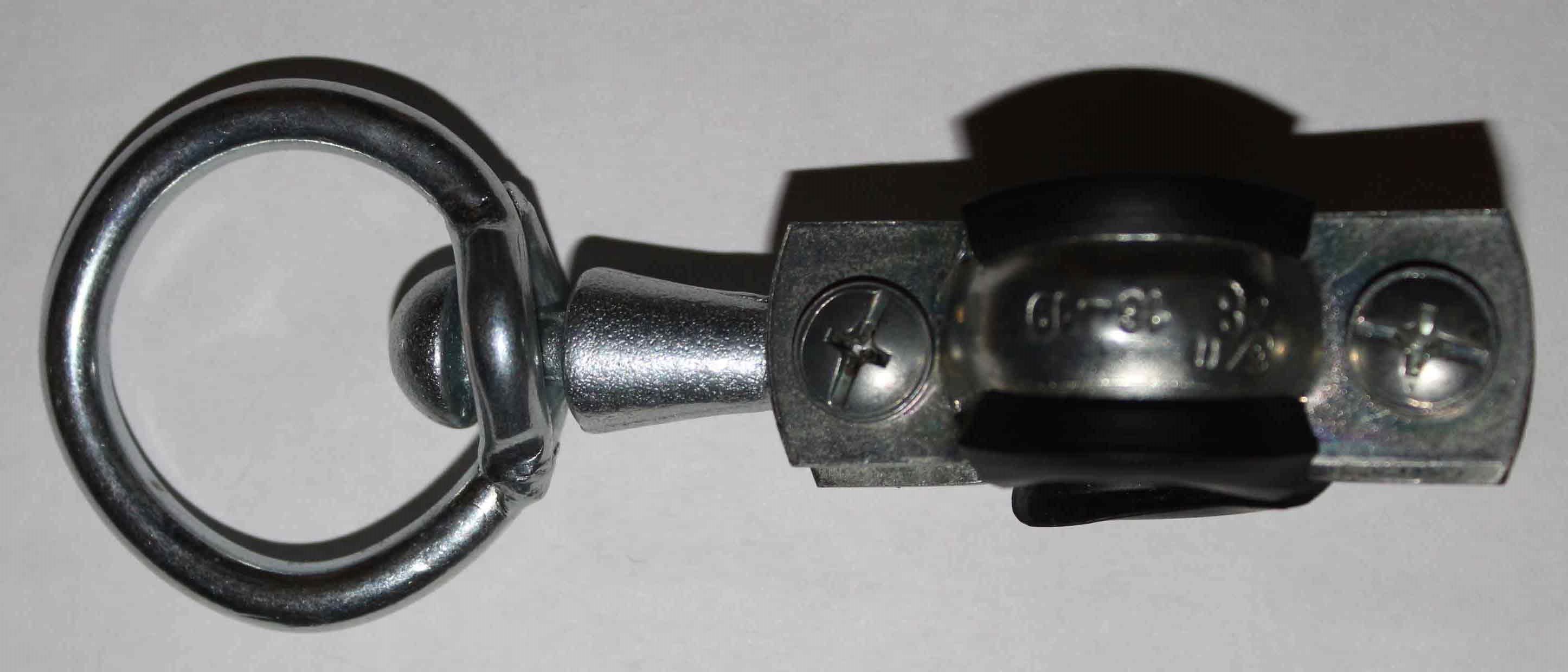

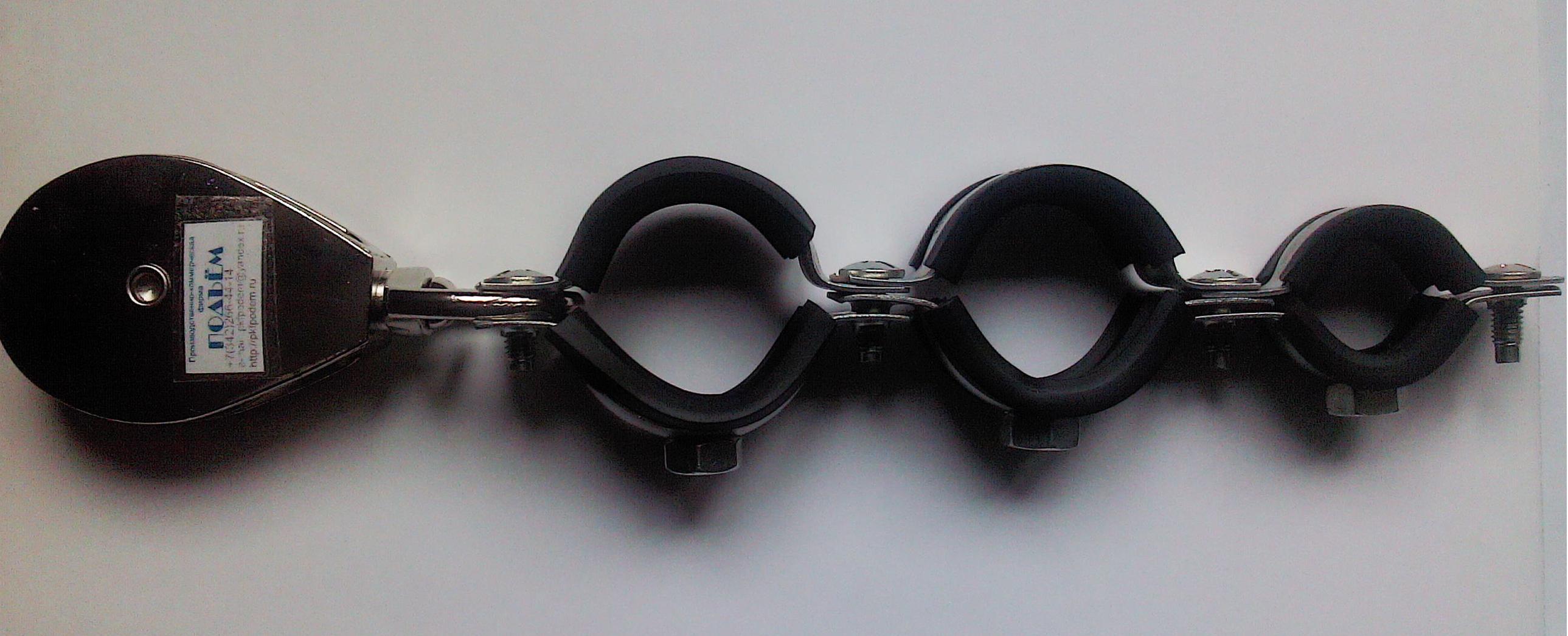

Подвес скользящего крепеления, подвес кабельный

Подвес скользящего крепления

Кабельный подвес используется для питания мостовых кранов, талей и другого электрооборудования с помощью кабеля. Подвес скользящего крепления состоит из кольца, кабельнго зажима, вертлюга. Питающий электрооборудование кабель фиксируется кабельным зажимом. Трос или струна проходит через кольцо подвеса. На одном кабельном подвесе возможно подвешивать несколько кабелей, создавать токоподвод в виде гирлянды. Зажимы для круглого кабеля изготавливаются для кабеля диаметром от 10 до 36 мм.

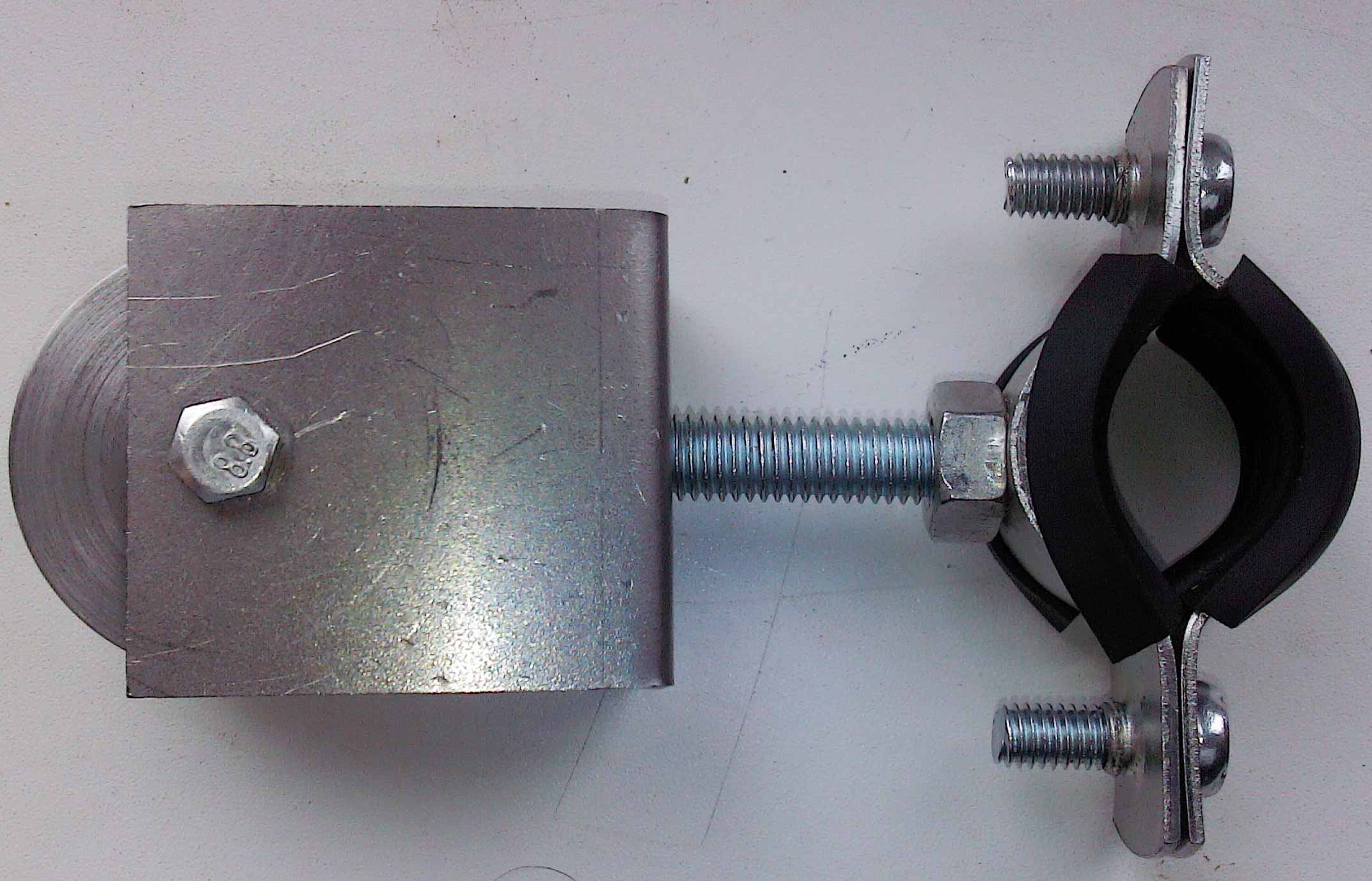

Кабельная тележка, каретка для струны однороликовая

Кабельная тележкаКабельная тележка

Кабельная тележка, кабельный роликовый подвес скользящего крепления предназначены для поддержания и мягкого перемещения питающего электрокабеля по натянутому тросу к источнику потребления электрической энергии, а именно: краны, электротали, электрические монорельсовые тележки и др. навесного электрооборудования. Данные кабельные подвесы изготавливаются для диаметра каната, струны от 5 до 12 мм. Зажимы изготавливаются для кабеля диаметром от 10 до 36 мм, а также для нескольких кабелей, если существующий токоподвод имеет вид гирлянды.

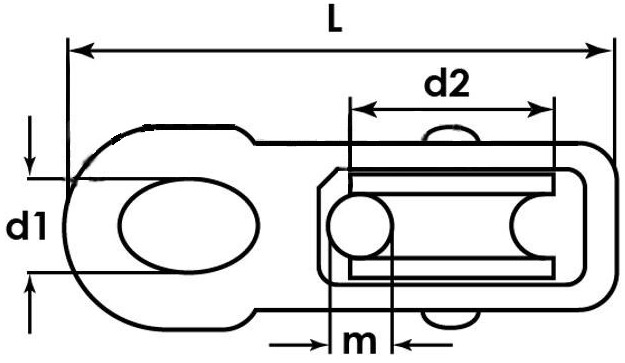

Кабельная тележка

Наименование -
диаметр диска, дюйм (мм)

Диаметр каната, мм

Предел прочности, т,(приблизительно)

Габаритные размеры

d1, мм

d2, мм

L, мм

1/2 (15) 5 0,55 10 15 50
3/4 (20) 6 0,6 11 20 60
1 (25) 7 0,8 12 25 70
1 1/4 (30) 8 0,9 13 30 80
1 1/2 (40) 9 1,1 14 40 93
2 (50) 12 1,2 16 50 113

В настоящее время мы предлагаем:

  • Кабельная тележка для струны ККС-5-11-15: кабельная каретка струнная 5 мм с зажимом для кабеля от 11-15 мм
  • Кабельная тележка для струны ККС-6-11-15: кабельная каретка струнная 6 мм с зажимом для кабеля от 11-15 мм
  • Кабельная тележка для струны ККС-7-11-15: кабельная каретка струнная 7 мм с зажимом для кабеля от 11-15 мм
  • Кабельная тележка для струны ККС-8-11-15: кабельная каретка струнная 8 мм с зажимом для кабеля от 11-15 мм
  • Кабельная тележка для струны ККС-9-11-15: кабельная каретка струнная 9 мм с зажимом для кабеля от 11-15 мм
  • Кабельная тележка для струны ККС-12-11-15: кабельная каретка струнная 12 мм с зажимом для кабеля от 11-15 мм
  • Кабельная тележка для струны ККС-5-15-19: кабельная каретка струнная 5 мм с зажимом для кабеля от 15-19 мм
  • Кабельная тележка для струны ККС-6-15-19: кабельная каретка струнная 6 мм с зажимом для кабеля от 15-19 мм
  • Кабельная тележка для струны ККС-7-15-19: кабельная каретка струнная 7 мм с зажимом для кабеля от 15-19 мм
  • Кабельная тележка для струны ККС-8-15-19: кабельная каретка струнная 8 мм с зажимом для кабеля от 15-19 мм
  • Кабельная тележка для струны ККС-9-15-19: кабельная каретка струнная 9 мм с зажимом для кабеля от 15-19 мм
  • Кабельная тележка для струны ККС-12-15-19: кабельная каретка струнная 12 мм с зажимом для кабеля от 15-19 мм
  • Кабельная тележка для струны ККС-5-20-24: кабельная каретка струнная 5 мм с зажимом для кабеля от 20-24 мм
  • Кабельная тележка для струны ККС-6-20-24: кабельная каретка струнная 6 мм с зажимом для кабеля от 20-24 мм
  • Кабельная тележка для струны ККС-7-20-24: кабельная каретка струнная 7 мм с зажимом для кабеля от 20-24 мм
  • Кабельная тележка для струны ККС-8-20-24: кабельная каретка струнная 8 мм с зажимом для кабеля от 20-24 мм
  • Кабельная тележка для струны ККС-9-20-24: кабельная каретка струнная 9 мм с зажимом для кабеля от 20-24 мм
  • Кабельная тележка для струны ККС-12-20-24: кабельная каретка струнная 12 мм с зажимом для кабеля от 20-24 мм
  • Кабельная тележка для струны ККС-5-25-28: кабельная каретка струнная 5 мм с зажимом для кабеля от 25-28 мм
  • Кабельная тележка для струны ККС-6-25-28: кабельная каретка струнная 6 мм с зажимом для кабеля от 25-28 мм
  • Кабельная тележка для струны ККС-7-25-28: кабельная каретка струнная 7 мм с зажимом для кабеля от 25-28 мм
  • Кабельная тележка для струны ККС-8-25-28: кабельная каретка струнная 8 мм с зажимом для кабеля от 25-28 мм
  • Кабельная тележка для струны ККС-9-25-28: кабельная каретка струнная 9 мм с зажимом для кабеля от 25-28 мм
  • Кабельная тележка для струны ККС-12-25-28: кабельная каретка струнная 12 мм с зажимом для кабеля от 25-28 мм

Кабельная тележка, каретка для струны однороливая разборная

Кабельная тележка

Кабельный подвес скользящего крепления однороликовый разборный имеет такой же функционал, как и кабельная тележка однороликовая, однако в отличии о неё имеет большую грузоподъёмность и использования для струны, каната диаметром до 16 мм. Данные кабельные подвесы изготавливаются для диаметра каната, струны от 5 до 16 мм. Зажимы для круглого кабеля изготавливаются для кабеля диаметром от 10 до 36 мм. Необходимость использования данной тележки возникает в случае замены существующих тележек без замены струны, троса. У данного типа кабельных тележек предусмотрена возможность демонтажа ролика за счет болтового соединения.

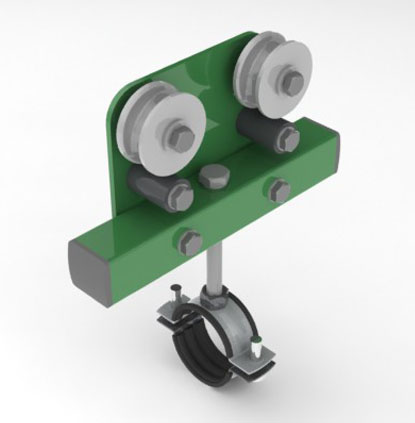

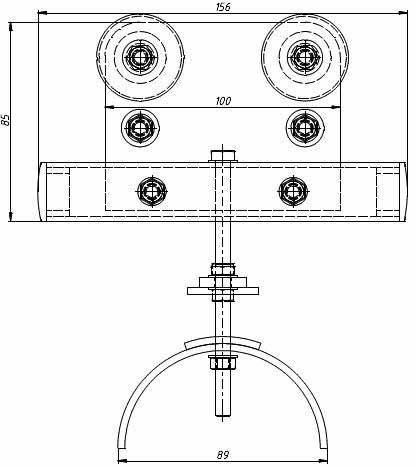

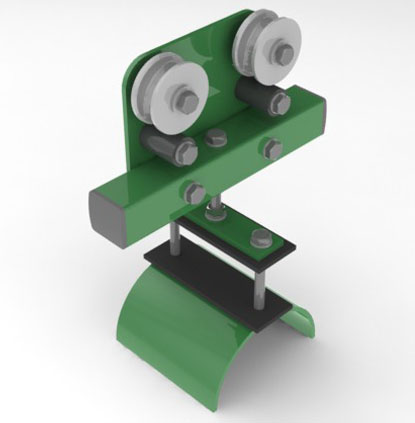

Кабельная тележка, каретка для струны двухроликовая

Кабельная тележкаКабельная тележкаКабельная тележка

Кабельный подвес скользящего крепления двухроликовый имеет такой же функционал, как и кабельная тележка однороликовая, однако в отличии о неё имеет большую грузоподъёмность, возможность перемещения плоского кабеля и использования для струны, каната диаметром до 16 мм. Данные кабельные подвесы изготавливаются для диаметра каната, струны от 5 до 16 мм. Зажимы для круглого кабеля изготавливаются для кабеля диаметром от 10 до 36 мм. Необходимость использования данной тележки часто обусловлена тем фактом, что при длине гибкого троса более 50 метров кабельная тележка однороликовая заклинивает и тормозит движение кабеля, что может привести к обрыву кабельного зажима или самого кабеля. Кабельная тележка двухроликовая подобным недостатком не обладает.

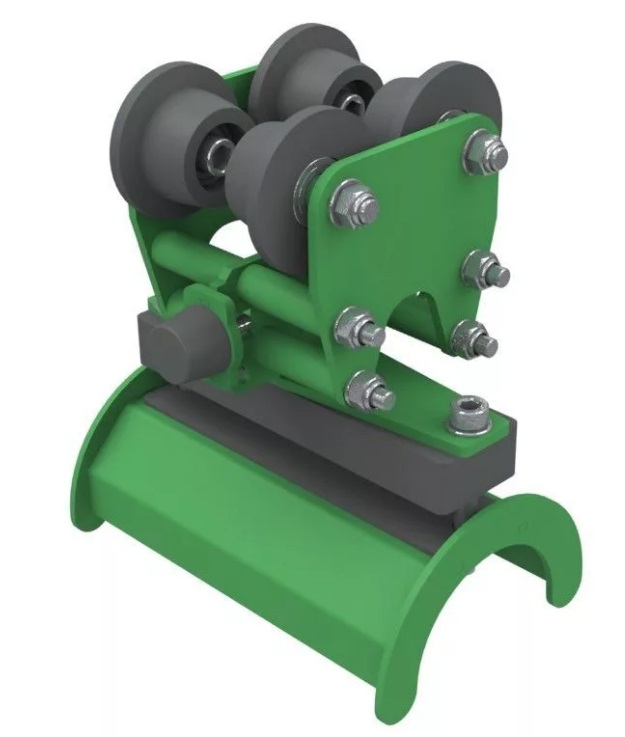

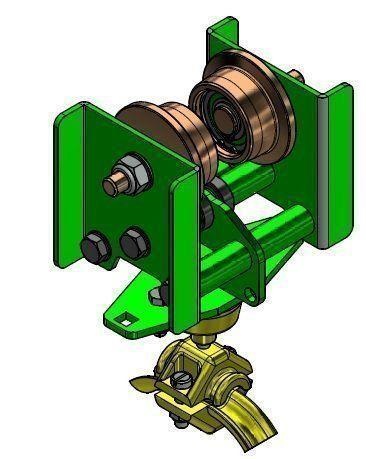

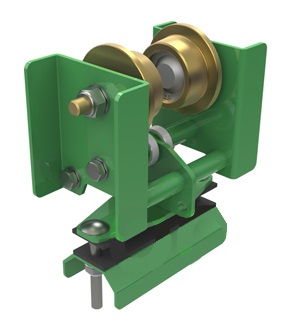

Кабельная тележка для двутавра

В отличие от кабельных подвесок кабельные тележки имеют максимальную устойчивость, грузоподъемность, надежность, что обеспечивается применением жесткого несущего элемента, двутавровой балки.

Кабельные тележки для двувровой балки изготалвиваются для номера двутавра, профиля с 10 по 45, соответственно для размеров полки с 55 по 150. Кабельные тележки изготавливаются для двух типов кабелей: круглого и плоского

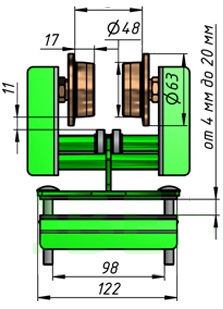

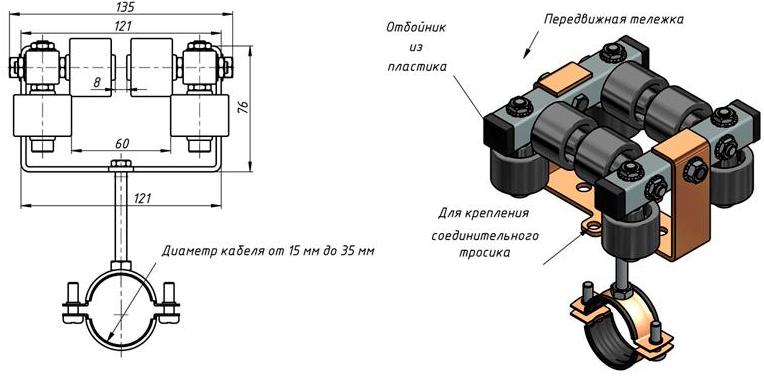

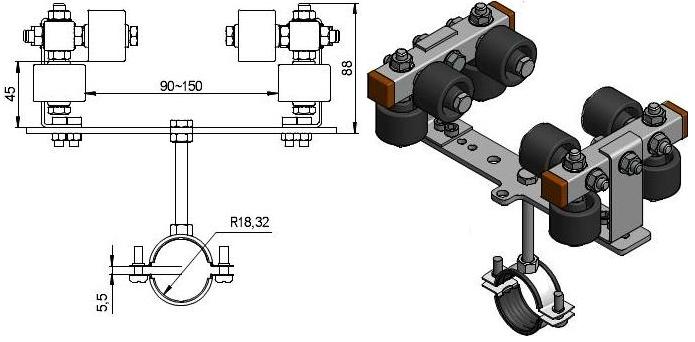

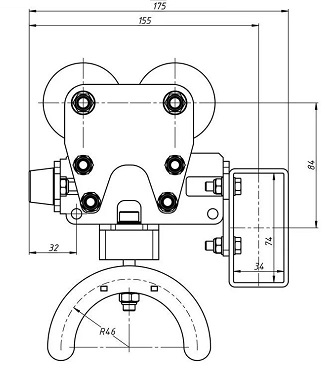

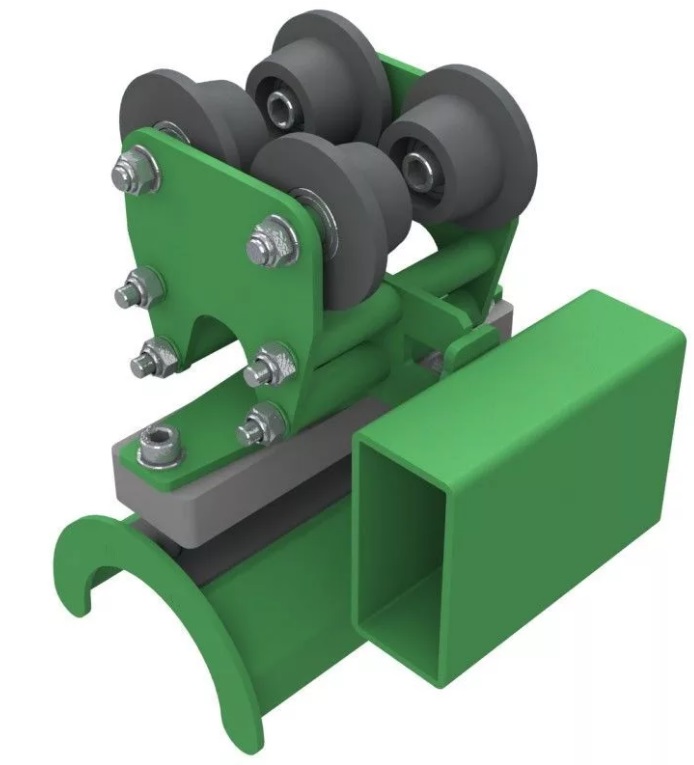

Чертеж кабельной тележки для двутавра

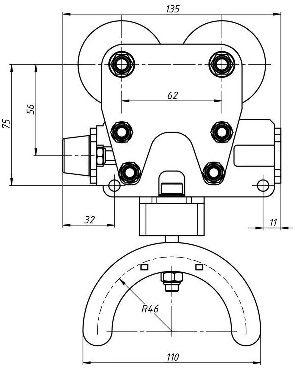

Чертеж кабельной тележки для двутавра

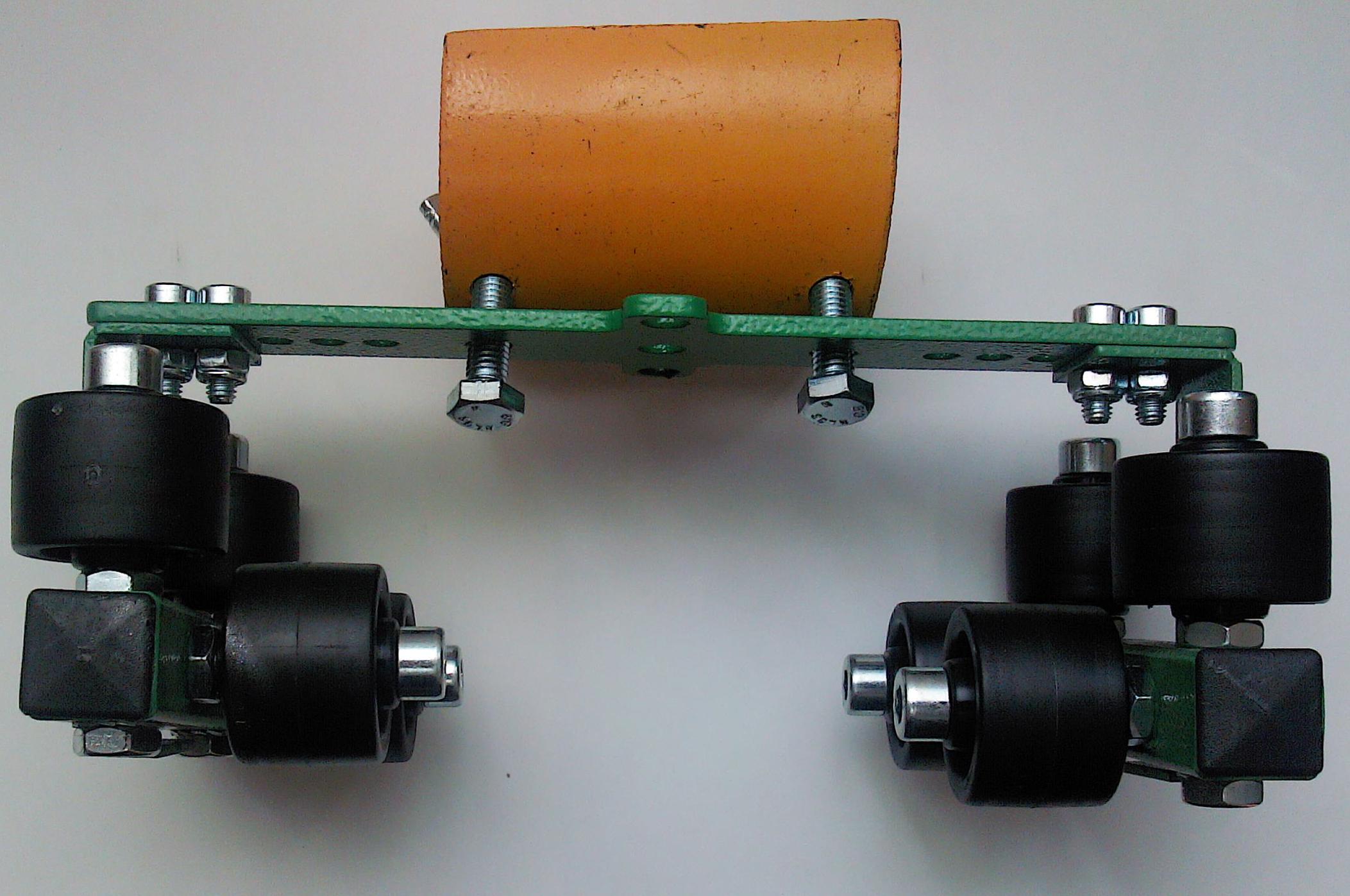

Кабельная тележка для плоского кабеля
